Popis

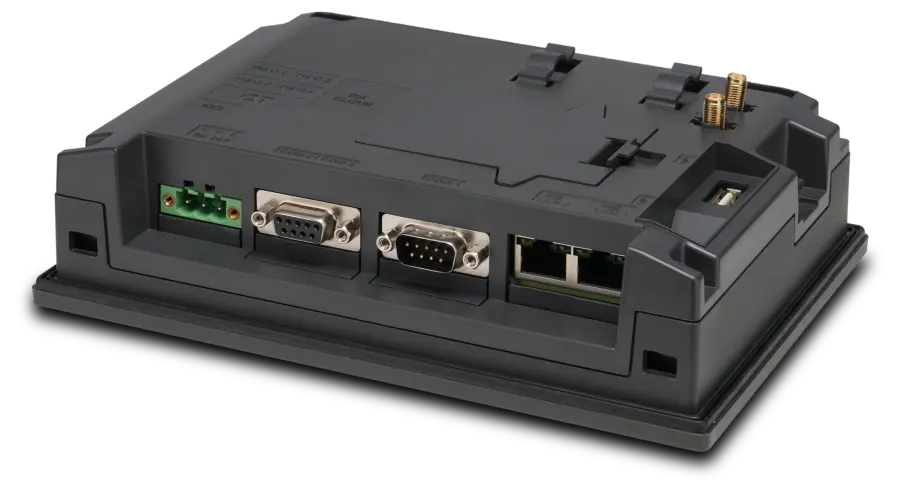

Delta DOP-3S07S3E2 je moderní 7" operátorský panel řady DOP-300 navržený pro průmyslovou automatizaci a aplikace Průmyslu 4.0. Kombinuje přehledné grafické rozhraní, vysoký výkon a pokročilé komunikační možnosti včetně podpory cloudových služeb, MQTT a OPC UA. Díky dvěma ethernetovým portům, trojici sériových rozhraní a podpoře vzdáleného monitoringu představuje ideální řešení pro vizualizaci a správu výrobních technologií, strojů a procesů.

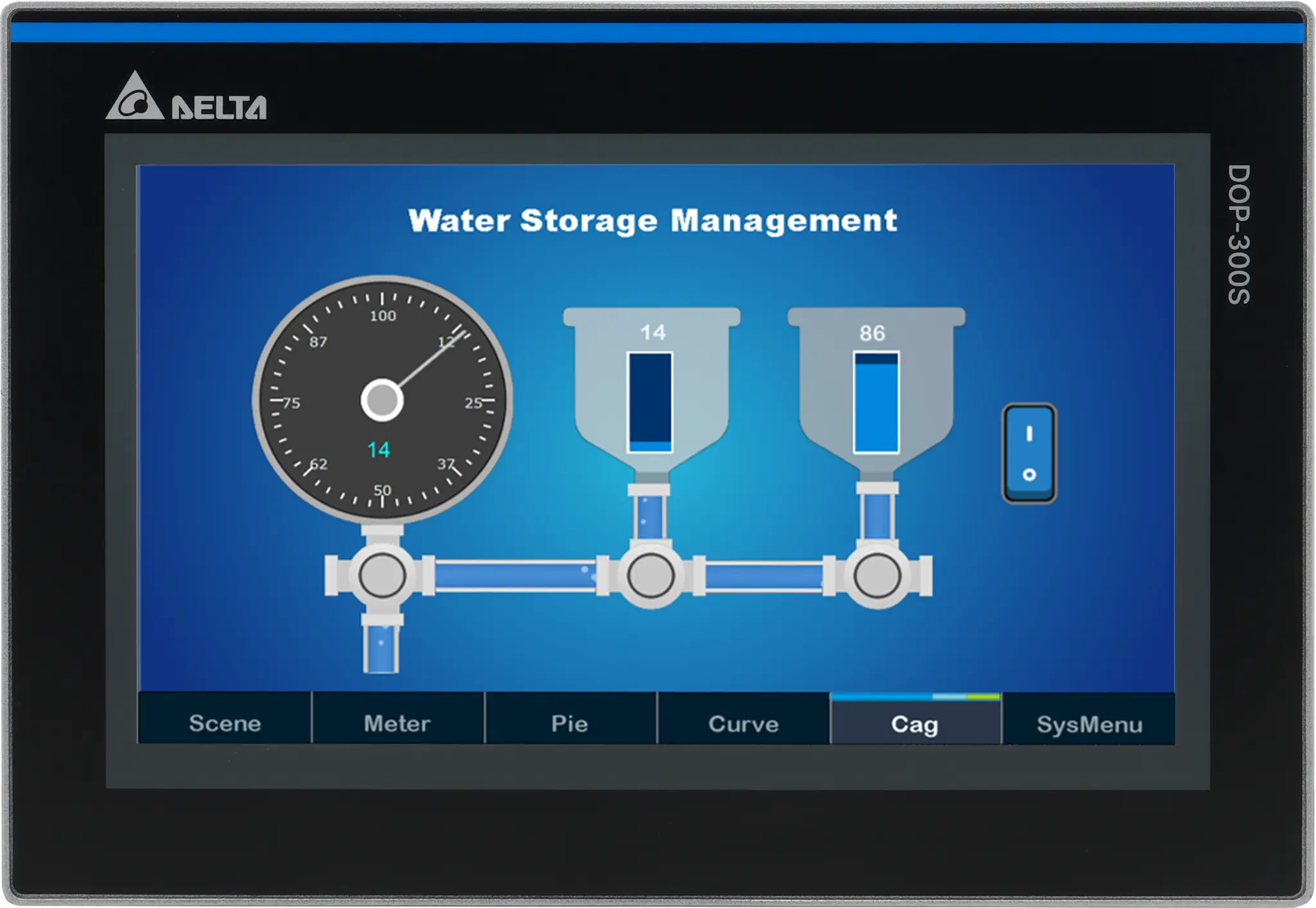

Přehledný 7" displej pro průmyslové použití
- 7" TFT LCD displej s rozlišením 1024 × 600 px
- 24bitové barevné zobrazení pro kvalitní vizualizaci procesů
- Jas 400 cd/m²
- Široké pozorovací úhly 170°
- Plně laminovaný rezistivní dotykový panel pro vyšší přesnost ovládání a lepší čitelnost
- Životnost podsvícení přes 20 000 hodin
Výkon a komunikační možnosti
- Procesor ARM Cortex-A7 Dual Core 1,2 GHz
- 512 MB RAM
- 512 MB Flash paměti

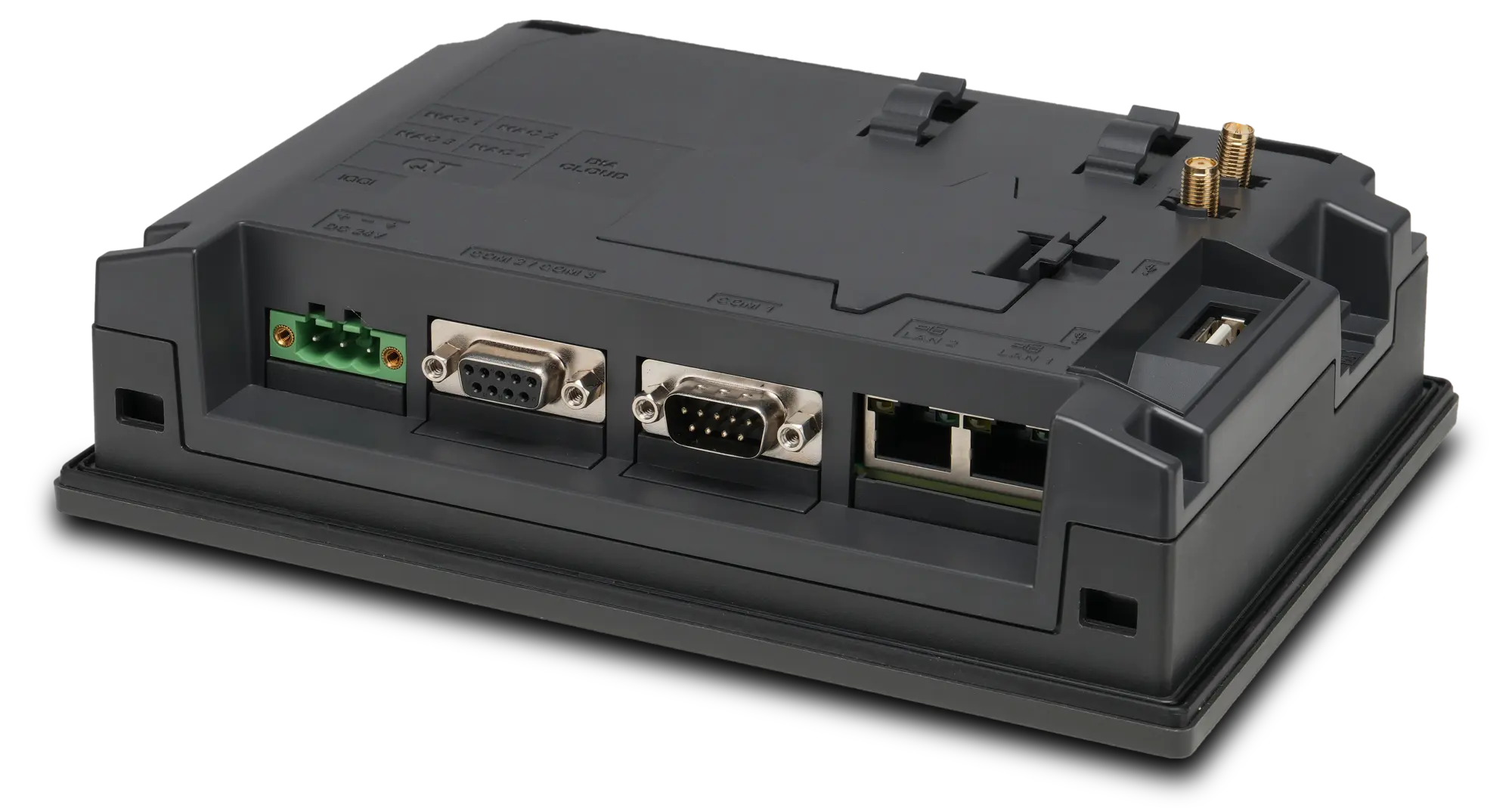

- 2× Ethernet 10/100 Mb/s s galvanickým oddělením
- 3× sériový port:
- COM1: RS-232
- COM2: RS-232 / RS-485
- COM3: RS-422 / RS-485
- USB 2.0 Type-A Host
- USB 2.0 Type-C Host
- Slot pro Micro SD kartu
Připraveno pro IIoT a cloudové aplikace
Řada DOP-300 byla navržena jako brána mezi provozní technologií (OT) a informačními systémy (IT). Podporuje:
- MQTT Client/Broker
- OPC UA Client a Server
- DIACloud
- vzdálený monitoring přes VNC
- webové dashboardy DIAWebDesigner
- komunikaci s více než 200 PLC protokoly různých výrobců
Odolné průmyslové provedení
- Krytí čelního panelu IP66 / NEMA 4X
- Napájení 24 V DC
- Provozní teplota 0 až +50 °C
- Odolnost proti vibracím dle IEC 61131-2
- Odolnost proti rázům dle IEC 60068-2-27
- Certifikace CE a UL
Typické aplikace
- vizualizace výrobních linek
- řízení strojů a technologických celků
- čerpací a vodohospodářské systémy
- balicí stroje
- energetika
- vzdálený dohled a sběr dat pro cloudové aplikace
- průmyslové IoT projekty
Technické parametry
- Displej: 7" TFT LCD
- Rozlišení: 1024 × 600 px
- Dotyková vrstva: 4vodičový rezistivní panel
- CPU: ARM Cortex-A7 Dual Core 1,2 GHz
- RAM / Flash: 512 MB / 512 MB
- Ethernet: 2× RJ45
- Sériové porty: RS-232, RS-422, RS-485
- USB: 1× Type-A, 1× Type-C
- Slot: Micro SD
- Napájení: 24 V DC
- Krytí čela: IP66
- Rozměry: 196 × 136 × 39 mm
- Montážní výřez: 186,8 × 126,8 mm
- Hmotnost: cca 880 g
