# Delta TP70P-22XA1R

7" dotykový HMI panel s integrovaným PLC, rozlišením 800 × 480 px, 8 digitálními vstupy, 8 reléovými výstupy, 4 analogovými vstupy, 2 analogovými výstupy a komunikací USB a RS-485

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | DL_TP70P-22XA1R |
| Záruka | 24 |
| Záruka pro firmy | 24 |
| Značka | DELTA |

## Podrobný popis

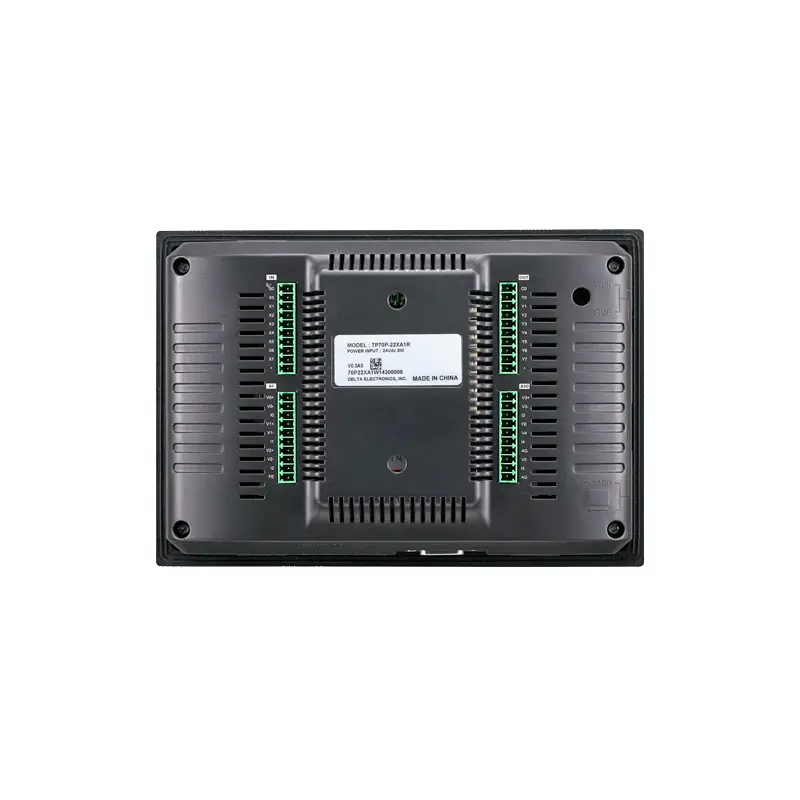

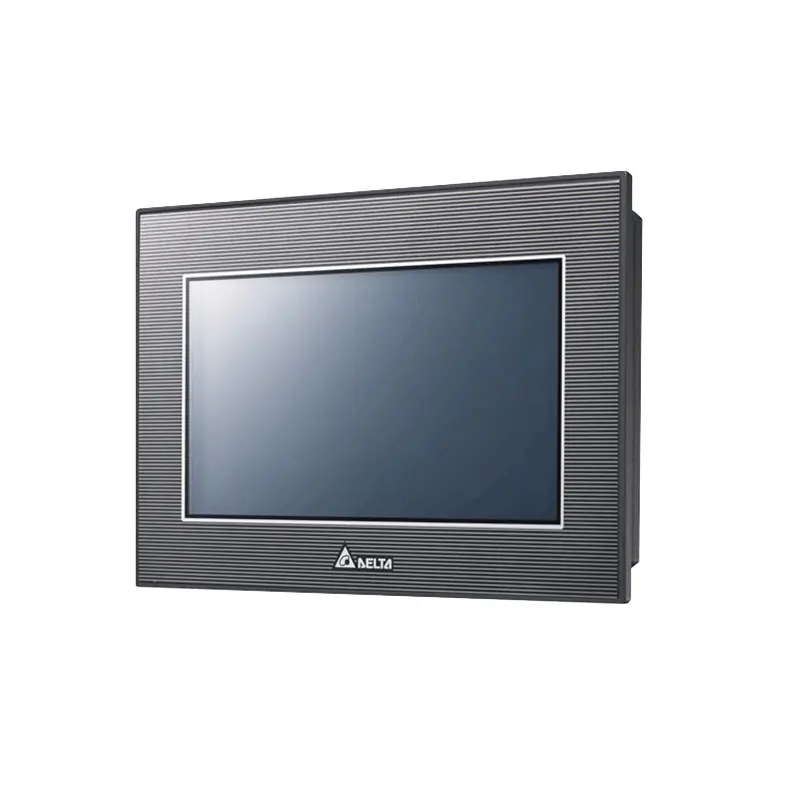

Delta TP70P-22XA1R je průmyslový operátorský panel s 7" barevným TFT dotykovým displejem a integrovaným PLC, který spojuje vizualizaci, ovládání i řízení technologie v jednom kompaktním zařízení. Oproti základním modelům je vybaven nejen digitálními vstupy a reléovými výstupy, ale také 4 analogovými vstupy (AI) a 2 analogovými výstupy (AO), což umožňuje přímé připojení analogových snímačů a akčních členů bez použití externích modulů. Panel disponuje rozlišením 800 × 480 pixelů, zobrazením 65 535 barev, USB rozhraním pro programování a komunikací RS-485. Pro vývoj aplikací podporuje software TPEditor, WPLSoft a ISPSoft, díky čemuž je vhodný pro řízení strojů, technologických linek i průmyslových zařízení.Hlavní vlastnosti7" barevný TFT dotykový displejRozlišení 800 × 480 pxZobrazení 65 535 barevIntegrované PLC8 digitálních vstupů (DI)8 reléových výstupů (DO)4 analogové vstupy (AI)2 analogové výstupy (AO)USB pro programováníRS-485 komunikační rozhraníVestavěná zálohovací baterie RTC (CR2032)Přirozené chlazení bez ventilátoruPodpora softwaru TPEditor, WPLSoft a ISPSoft.SpecifikaceDisplej: 7" TFT-LCD dotykovýRozlišení: 800 × 480 pxBarvy: 65 535Paměť Flash: 64 MBKomunikace: USB, RS-485Digitální vstupy: 8× DIDigitální výstupy: 8× relé DOAnalogové vstupy: 4× AIAnalogové výstupy: 2× AONapájení: 24 V DCProvozní teplota: 0 až +50 °CSkladovací teplota: −20 až +60 °CKrytí čelního panelu: IP65 / NEMA 4Rozměry: 205,6 × 142,6 × 49 mmHmotnost: 680 gProgramovací software: TPEditor, WPLSoft, ISPSoft.

## Soubory ke stažení

* [Katalog TP70P](http://www.elvac.eu/ipc/download/DELTA/datasheet/TP70P.pdf)
