# Delta TTP04P-22XA1R

Textový HMI panel s integrovaným PLC, 4,1" displejem, 8 digitálními vstupy, 8 reléovými výstupy, 4 univerzálními analogovými vstupy, 2 univerzálními analogovými výstupy a komunikací USB a RS-485

## Základní informace

| Parametr | Hodnota |
| --- | --- |
| Jednotka | ks |
| Kód 1 | DL_TTP04P-22XA1R |
| Záruka | 24 |
| Záruka pro firmy | 24 |
| Značka | DELTA |

## Podrobný popis

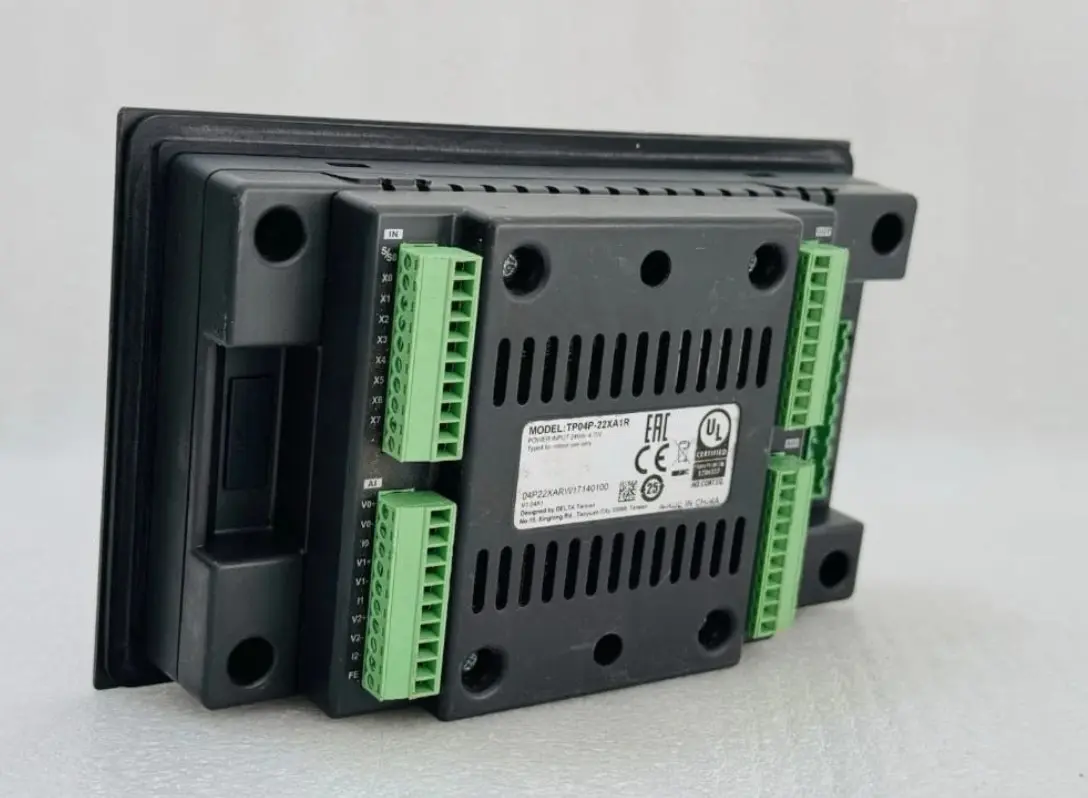

Delta TP04P-22XA1R je kompaktní textový operátorský panel s integrovaným PLC, který spojuje ovládání stroje, vizualizaci a řídicí funkce v jednom zařízení. Díky vestavěným digitálním i analogovým vstupům a výstupům je vhodný pro aplikace vyžadující zpracování analogových signálů ze snímačů i přímé řízení akčních členů bez použití externích rozšiřujících modulů. Panel je vybaven 4,1" monochromatickým STN-LCD displejem s rozlišením 192 × 64 bodů a integrovaným PLC s programovou kapacitou 8 000 kroků. Pro programování a diagnostiku slouží rozhraní USB a RS-485, přičemž je podporován software TPEditor, WPLSoft a ISPSoft. Vestavěné analogové vstupy podporují měření napětí i proudu a analogové výstupy umožňují řízení zařízení pomocí napěťového nebo proudového signálu.SpecifikaceTyp zařízení: Textový HMI panel s integrovaným PLCDisplej: 4,1" STN-LCD, monochromatickýRozlišení: 192 × 64 bodůProgram PLC: 8 000 krokůProgramová paměť: 1 MB FlashRAM: 64 kBDigitální vstupy: 8× DI (24 V DC)Digitální výstupy: 8× relé DOAnalogové vstupy: 4× univerzální (±10 V nebo 0/4–20 mA)Analogové výstupy: 2× univerzální (±10 V nebo 0/4–20 mA)Komunikace: USB, RS-485Napájení: 24 V DCKrytí čelního panelu: IP66 / NEMA 4Provozní teplota: 0 až +50 °CRozměry: 175,8 × 108,6 × 59,2 mmHmotnost: 432 gProgramovací software: TPEditor, WPLSoft, ISPSoft.

## Soubory ke stažení

* [Katalog TP04P](http://www.elvac.eu/ipc/download/DELTA/datasheet/TP04P.pdf)
